StarUML中类图如何显示interface

 4743浏览

StarUML中类图添加接口,默认是显示一个圆形(也就是我们常讲的棒棒糖),怎么让该接口显示<>呢?

默认的接口图示如下

UML类图接口棒棒糖表示法

在UML类图中,接口有2种表示方法

1、分为两层,第一层接口名,顶端有<>标识,第二层是接口方法,也就是俗称的两层矩形框表示;

2、和类图表示一样,区别为第二层为空,在矩形框上有一个棒棒糖的标识,俗称棒棒糖表示法;

下面我们就详细讲解下如何把接口变成两层矩形框表示

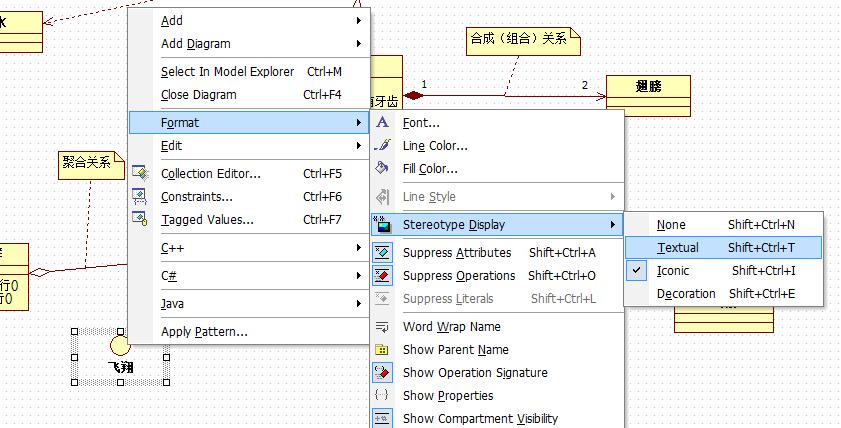

1、选中需要修改的接口图,右键“Format”→“Stereotype Display”→“Textual”

URL类图把Stereotype Display设置为Textual

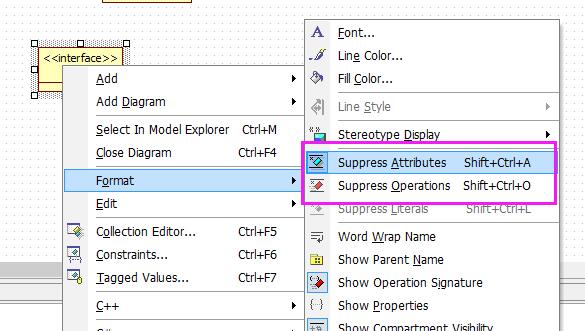

2、经过上面的设置,可以发现接口的表示方法已经由棒棒糖表示法变成两层矩形框表示了,但还有一个问题,就是方法名和属性不显示,让接口显示方法名和属性,请按照以下步骤设置:“Format”去掉“Suppress Attributes”和“Suppress Operations”。


URL类图设置显示属性和方法

3、最终,进过设置,接口的表示如下图所示,成功的把接口由棒棒糖表示法变成两层矩形框表示法

UML类图接口两层矩形框表示法
